流道澆口的作用

①調(diào)節(jié)及控制料流速度，防止倒流。當(dāng)注射壓力消失后， 封鎖型腔，使尚未冷年固化的塑料不會倒流回分流道。

②熔體經(jīng)過澆口時，會因剪切及擠壓而升溫，有利于熔體的填充型腔。

③在多腔注塑模具中，當(dāng)分流道采用非平衡布置時，可以通過改變澆口的大小來控制進(jìn)料量，使各腔能在差不多相同的時間內(nèi)同時充滿，這稱為人工平衡進(jìn)料。

④澆口設(shè)計不合理時，易產(chǎn)生填充不良、收縮凹陷、蛇紋、震紋、熔接賽及惠曲變形等缺陷。

什么塑料材質(zhì)透光性好？

聚甲基丙烯酸甲酯（PMMA） 在塑料加工中它俗稱有機(jī)玻璃，是光學(xué)性能最好的塑料。PMMA力學(xué)和電學(xué)性能一般，熱膨脹系數(shù)是無機(jī)玻璃的8-10倍，長期使用溫度僅為80度，吸濕性偏高，水中浸泡24h后吸水率達(dá)到0.1%-0.4%。PMMA能注塑、擠出和熱成型透明制品也可以澆鑄成型，將液體的PMMA單體和催化劑一起注入模具

影響注塑產(chǎn)品磁鐵斷裂的因素原因

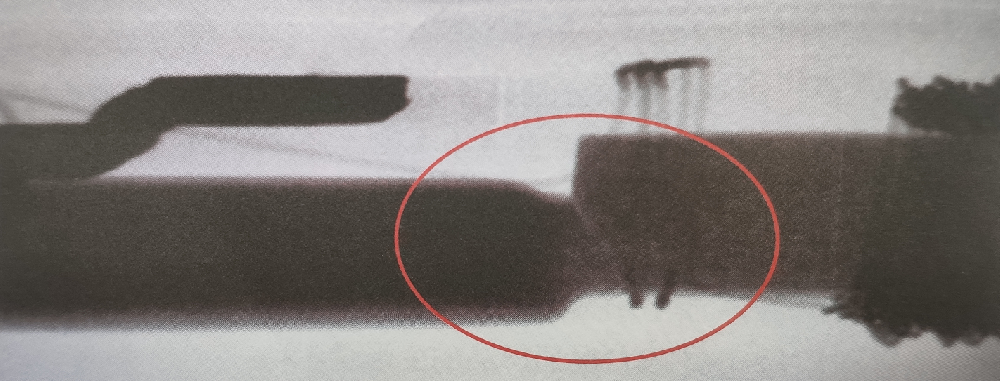

如上圖所示：為磁鐵斷裂的圖片；我們在塑料制品加工注塑成型時；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時，注射壓力對于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動性，都是最終降低

注塑產(chǎn)品缺陷料頭附近有暗區(qū)的理解

注塑產(chǎn)品的缺陷分析料頭附近有暗區(qū)1、 表觀在料頭周圍有可辨別的環(huán)形如使用中心式澆口則為中心員，如使用側(cè)澆口則為同心圓，這是因?yàn)榄h(huán)形尺寸小，看上去像黯暈。這上堅是加上高枯性(低流動性)材料時會發(fā)生這種現(xiàn)象，如IPC、PMA和ABS你。物理原因如果注射速度太高，熔料流動速度過快且粘性高，料頭附近表層部分材料容易

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

產(chǎn)品設(shè)計：設(shè)計塑件的形體結(jié)構(gòu)時，應(yīng)注意塑料制品的厚度與熔料填充時的極限流動長度。在塑料模具注射成型中，塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料：更換材料或添加助劑以改善流動性。將噴嘴拆下清理或擴(kuò)大模具冷料穴和流道截面面積。模具：設(shè)計澆注 系統(tǒng)時要注意澆口平衡。在流動過程中，澆口或流道壓力損失太大

塑料制品表面怎么處理？

表面處理的方法及技巧 塑料制品的表面處理主要方法可歸納以下7點(diǎn)。（1）化學(xué)藥品處理法 該法主要是利用硫酸-重鉻酸鉀等化學(xué)品水溶液對塑料表面進(jìn)行處理，從而引入極性基團(tuán)來增強(qiáng)涂膜對塑料表面附著力。該法可用于各種塑料制品，但由此引起三廢處理問題。（2）表面
